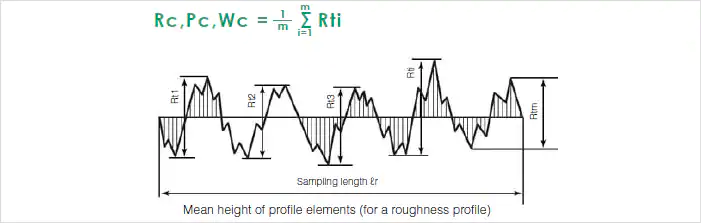

剖面元素的平均高度是指曲线元素沿采样长度高度的平均值。
剖面元素由山峰和邻近的山谷组成。峰(或谷)构成为一个元素有最小高度和长度的标准,他们将被视为噪音和考虑前面的山谷的一部分(或峰值)如果高度(或深度)小于10%的最大高度或长度小于区段长度的1%。
本节介绍ISO 4287:1997的主要参数。每个参数根据原始剖面(P)、粗糙度剖面(R)和波纹剖面(W)进行分类，以评价剖面的不同方面。(当波浪形分量和初级剖面分量的波长比较时，表面粗糙度分量是波长相对较短的粗糙分量。)
| 高峰和低谷在高度方向 | 算术平均高度(Ra, Pa, Wa) |
|---|---|
| 最大轮廓高度(Rz, Pz, Wz) | |
| 最大轮廓峰高(Rp, Pp, Wp) | |
| 最大剖面谷深(Rv, Pv, Wv) | |
| 剖面元平均高度(Rc, Pc, Wc) | |
| 剖面总高度(Rt, Pt, Wt) | |
| 高度方向上的平均振幅 | 均方根偏差(Rq, Pq, Wq) |
| 在高度方向上的平均特征 | 偏度(Rsk, Psk, Wsk) |
| 峰度(Rku, Pku, Wku) | |
| 水平方向 | 剖面元素(RSm, PSm, WSm)的平均宽度 |
| 混合动力 | 均方根斜率(RΔq, PΔq, WΔq) |
| 面积物质比曲线和概率密度函数 | 载荷长度比(Rmr (c)、Pmr (c)、Wmr (c)) |
| 剖面切割水平差(Rδc, Pδc, Wδc) | |
| 相对载荷长度比(Rmr、Pmr、Wmr) | |
| 物料比曲线(BAC) | |
| 概率密度函数 |
