针式表面粗糙度仪的测量程序

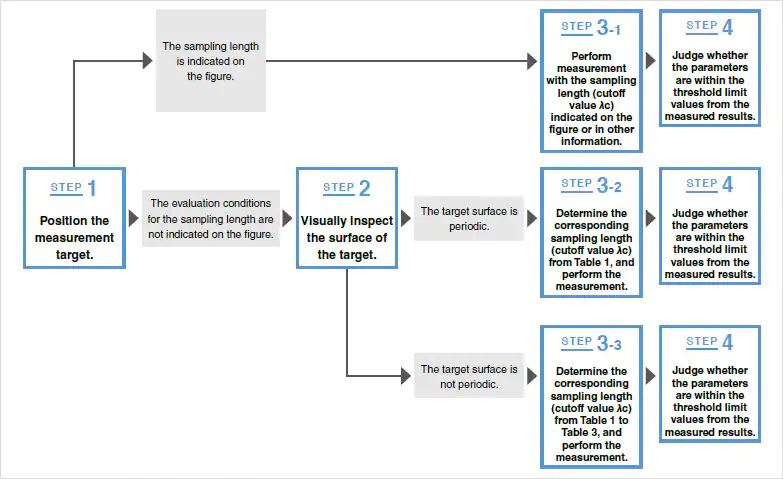

用触控笔型表面粗糙度测量仪测量表面粗糙度的方法如下所示（这是iOS 4288：1996的摘录）。
STEP1定位测量目标。
清除测量目标表面的任何油或灰尘。

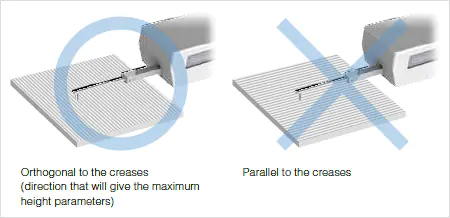

如果没有指示测量方向，则定位目标，使测量方向给出高度方向(Ra, Rz)的最大参数。
步骤2目视检查目标的表面。

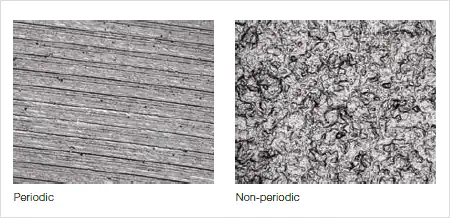

判断目标的表面纹理(折痕，粗糙度轮廓)是周期性的还是非周期性的。
STEP3-1当用图像表示采样长度时
当图形上或产品技术资料要求中显示采样长度时，将截止值λc设为所指示的采样长度。
STEP3-2当粗糙度轮廓是周期性的
1.对于具有周期性粗糙度轮廓的目标表面，从测量的初级轮廓估计参数RSm。
2.利用估计的RSm，从表1中确定对应的采样长度(截止值λc)。
| RSm(毫米英寸） | 抽样长度 粗糙度概要 (毫米英寸） |
评估的长度 粗糙度概要 (毫米英寸） |
|---|---|---|
| 0.013 < RSm≤0.04 | 0．08 | 0.40.02” |
| 0.04 < RSm≤0.130.01” | 0.250.01” | 1．250.05” |
| 0．130.01”< RSm≤0.40.02” | 0.80.03” | 40.16” |
| 0.40.02”< RSm≤1.30.05” | 2．50.1” | 12．50.49” |
| 1.30.05” |
80.31” | 401.57” |
表1。测量周期粗糙度轮廓参数和测量周期/非周期轮廓曲线的RSm的采样长度
3.用确定的采样长度测量RSm值。
4.当测量的RSm在表1估计的RSm范围内时，使用截止值。当测量结果超出估计RSm范围时，将截止值改为对应RSm的采样长度。
5.使用到此点为止的步骤所确定的采样长度来测量所需的参数。
STEP3-3当粗糙度轮廓不是周期性时
1.对于具有非周期性粗糙度轮廓的目标表面，从测量的初级轮廓估计未知参数Ra、Rz或RSm。
2.通过使用估计的未知参数RA，RZ或RSM将来自表1的相应采样长度（截止值λc）确定为表3。
| 类风湿性关节炎(μm密尔） | 抽样长度 粗糙度轮廓 (毫米英寸） |
评估长度 粗糙度轮廓 (毫米英寸） |
|---|---|---|
| (0.006) < Ra≤0.02 | 0．08 | 0.40.02” |
| 0.02 < Ra≤0.10.004 mil. | 0.250.01” | 1．250.05” |
| 0.1 < Ra≤2 0.004 mil |
0.80.03” | 40.16” |
| 2 < Ra≤10 0.079 Mil < Ra≤0.39 Mil |
2．50.1” | 12．50.49” |
| 10 < Ra≤80 0.39 mil |
80.31” | 401.57” |
表2。非周期剖面曲线的粗糙度参数Ra、Rq、Rsk、Rku、R⊿q，负荷曲线BAC，概率密度函数ADF，以及相关参数的采样长度
| Rz(μm密尔） | 抽样长度 粗糙度轮廓 (毫米英寸） |
评估长度 粗糙度轮廓 (毫米英寸） |
|---|---|---|
| (0.025) < Rz≤0.10.004 mil. | 0．08 | 0.40.02” |
| 0.1 < Rz≤0.5 0.004 mil |
0.250.01” | 1．250.05” |
| 0.5 < Rz≤10 0.02 Mil < Rz≤0.39 Mil |
0.80.03” | 40.16” |
| 10 < Rz≤50 0.39 mil |
2．50.1” | 12．50.49” |
| 50 < Rz≤200 1.97 Mil < Rz≤7.87 Mil |
80.31” | 401.57” |
表3.粗糙度参数RZ，RV，RC和非周期性轮廓曲线的采样长度
3.使用确定的采样长度测量粗糙度参数的值。
4.当测量结果在从表1到表3的估计RA或RZ范围内时，使用截止值。当测量结果在估计的RA或RZ范围之外时，将截止值改变为与测量的RA或RZ对应的范围的采样长度。
5.使用到这一点的步骤所确定的采样长度来测量所需的参数。
第四根据测量结果判断参数是否在阈限范围内。
使用第二步中的视觉检查来确定目标表面纹理是均匀的(周期性的)还是不同位置的(非周期性的)。
情况1目标的表面纹理是均匀的。
将从整个目标表面测量的参数与图中所示的所需值或产品的技术信息进行比较。然后根据16%规则或最大值规则判断参数是否在允许范围内。
情况2目标的表面纹理在不同的位置是不同的。
将目标上不同位置所确定的参数与图上或产品技术资料中所示的要求值进行比较。然后根据16%规则或最大值规则判断参数是否在允许范围内。
| 16%规则 |
|---|
当所需值被指示为参数的上限时，测量通过视觉检查判断的高度方向（RA，RZ）中具有最大参数的位置。从从所获得的粗糙度曲线（一个评估长度）从所获得的粗糙度曲线（一个评估长度）切割超过所需值16％或更小的那些参数被判断为通过。 |
| 最大值规则 |
|---|
| 当图上或产品技术资料中所示的需要值为最大值时，从目标表面的整个区域确定的所有参数值均小于或等于需要值。 |
