理解表面粗糙度符号
工业图中使用表示加工零件和结构件表面纹理的符号。使用这些符号的图示在ISO 1302:2002中有定义。
本节将解释如何编写这些符号来表示表面纹理。
术语解释
| 表面纹理 | 这是对机械零件和结构零件表面粗糙度、去除加工的必要性、折痕方向和波纹度等因素的统称。 |
|---|---|
| 去除加工 | 这是指通过加工或类似的方法从零件上去除表层。 |
| 折痕方向 | 这是在去除加工过程中形成的清晰折痕的方向。 |
表示目标表面的符号和这些符号的位置

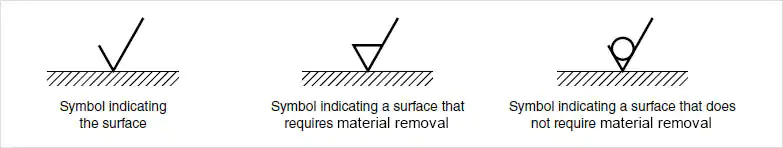

在图形化表示表面纹理时，表示目标表面的符号用两条长度不同、夹角为60°的线表示。

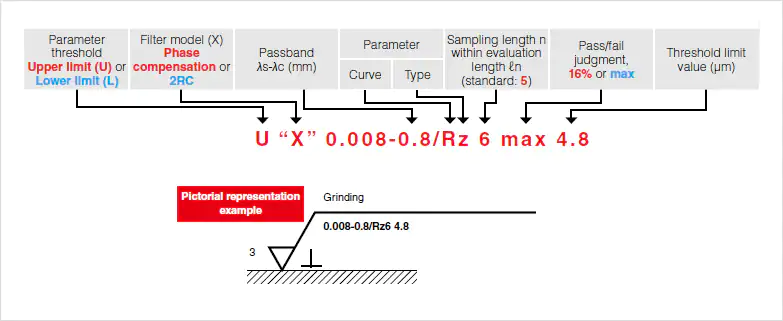

该表面粗糙度指示方法将表面粗糙度值、截止值、采样长度、加工方法、折痕方向符号、表面波纹度等信息在表面指示符号上图形化显示，如下图所示。
- a:通频带或采样长度和表面纹理参数符号和值
- b:当需要多个参数时，第二个参数和后续参数的适应症
- c:加工方法
- d:折痕及其方向
- 艾凡:机械加工余量
下面所示的描述符用于描述表面粗糙度。然而，一般来说，标准条件哪些是用红色表示的，并仅在必要时包含蓝色显示的指示。
| 象征 | 意义 | 说明图 |
|---|---|---|
 |

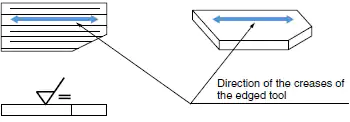

在加工过程中由边缘工具所产生的折痕与写符号的图表中所捕获的表面平行。 例子形状的表面 |
 |
 |

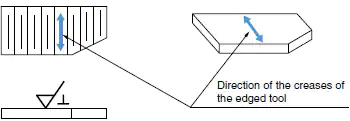

在加工过程中由边缘工具所产生的折痕垂直于所记录符号的图表中所捕获的表面。 例子异形表面(在车床上加工;从侧面看)，圆柱地面 |
 |
 |

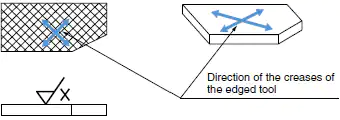

在加工过程中，边缘工具所产生的折痕是有角度的，并且在符号所写的图表中所捕获的表面上相互交叉。 例子珩磨加工表面 |
 |
 |

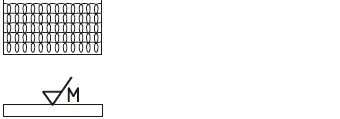

刀具在加工过程中产生的折痕交叉多次或没有设定方向。 例子经交叉进给的研磨面、超精加工面、端面或端面 |
 |
 |

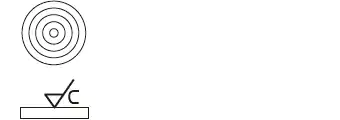

在加工过程中，边缘工具所产生的折痕与符号所写的表面中心的关系主要是同心圆。 例子面对表面 |
 |
 |

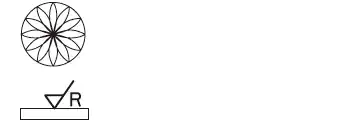

在加工过程中，由边缘工具所产生的折痕与符号所书写的表面中心的关系主要是径向图案。 |
 |
