评估处理和过滤

评估过程

ISO 25178表面纹理中使用的参数基于以下计算：

1. 通过表面滤波（使用S滤波器）真实表面获得主表面。
2. 基于评估结果，执行进一步的表面滤波（使用F-Operator和L滤波器）以获得尺度限制的表面。
3. 从尺度限制的表面指定评估区域。
4. 获得尺度限制表面的参考表面并计算参数。

过滤

国际标准化组织（ISO）仍审查过滤标准。

本节介绍了ISO为S滤波器和L滤波器评估的过滤方法。

高斯过滤器

高斯过滤器（名为Carl Gauss）是一种平滑过滤器，使用高斯函数抑制噪声。在JIS B 0632：2001（ISO 11562：1996）和ISO 16610-21：2011中的高斯过滤器适用于面表面粗糙度测量。

样条滤波器

花键滤波器是一种用于通过使用样条函数内插在有效相邻点之间的部分来获得平滑轮廓的一种过滤器。在ISO / TS 16610-22：2006中指定的样条滤光器应用于面表面粗糙度测量。

S滤波器和L滤波器设置

S滤波器的截止波长

使用等于或超过3倍的XY平面（水平面）的量度分辨率的值。如果设定值没有足够有效，则增加设定值，直到去除尺度限制的表面噪声。如果预先施加了不同类型的滤波，则可能不会被使用。

L滤波器的截止波长

L滤波器的截止波长难以根据透镜倍率或触控笔直径均匀地指定;因此，必须参考真实表面进行调整。设置要作为波纹删除的配置文件的XY方向长度的值5倍值。

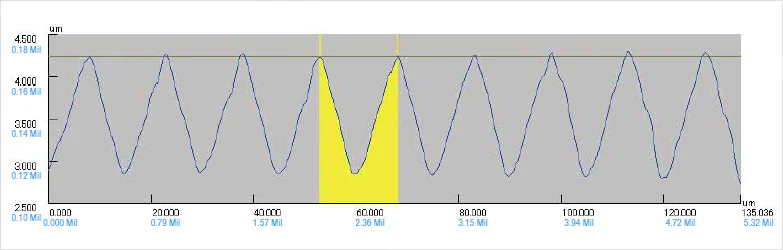

例子：

在上面的示例中，截止值为0.1mm0.004“。

14.678 x 5 =73.39≈0.1mm0.004“
